Hệ thống căn chỉnh FLS

Hệ thống căn chỉnh máy FLS

Hệ thống căn chỉnh FLS với chất lượng kỹ thuật đã được chứng minh dùng để căn chỉnh, cố định, hay neo giữ máy công cụ và các thiết bị nhà máy.
Đa số máy móc bị biến dạng trong quá trình sử dụng do khi lắp đặt máy được cân chỉnh thiếu độ chính xác, và do quá trình vận hành máy rung động và có dịch chuyển. Người vận hành cũng luôn muốn máy vận hành với độ chính xác ban đầu mà không muốn phải lắp đặt canh chỉnh lại máy hay can thiệp vào các kết cấu kết nối đã gắn cố định vào máy.
Ngày nay một hệ thống canh chỉnh máy được tính toán phù hợp cho các loại nền móng được dùng thay thế cho các loại kết nối máy cố định truyền thống, được xem xét và sử dụng để đảm bảo máy vận hành lâu dài và thực hiện đầy đủ chức năng của nó một cách chính xác.
Trong quá trình gia công chi tiết, cột kèo hay tấm đỡ của một máy công cụ phải chịu nhiều loại ứng suất: ứng suất uốn do lực của quá trình thi công, thay đổi của áp lực neo giữ do trọng lượng các khối máy và do tải di chuyển. Sự thay đổi tốc độ của các bộ phận chuyển động của máy, hoặc của khối chi tiết gia công, tạo ra lực quán tính, do đó làm thay đổi áp lực neo giữ tại đế của máy. Tất cả những áp lực đó có xu hướng tạo ra sự thay đổi vĩnh viễn hoặc tạm thời liên kết các bề mặt đường dẫn ban đầu, ảnh hưởng đến độ chính xác gia công.
Máy phải được đặt trên nền móng và kết nối để tạo thành một khối vững chắc

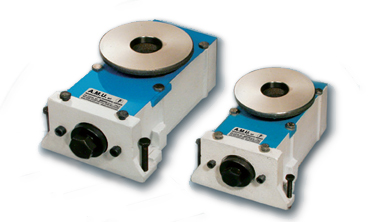

Hệ thống căn chỉnh FLS loại III và IV

Hệ thống căn chỉnh máy công cụ FLS loại III và IV

Hệ thống căn chỉnh máy công cụ FLS loại III và IV

Hệ thống căn chỉnh máy công cụ FLS loại III và IV

Bộ canh chỉnh FLS với chất lượng kỹ thuật đã được chứng minh.
Dùng để canh chỉnh, cố định, hay neo giữ máy công cụ và các thiết bị nhà máy
Các kích của FLS là giải pháp đơn giản hóa model FL, cho phép sử dụng bu lông CH1 đặt ở tâm tay đòn.

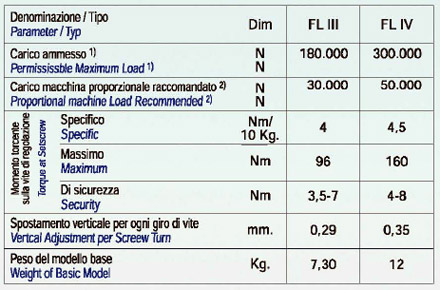

Kích FLS III và FLS IV đã được thử nghiệm tại các viện nghiên cứu OMECO tại Monza



Phụ kiện tương thích với Bộ căn chỉnh FIX LEVEL FLS
Các model cơ bản có thể được cải tiến với các phiên bản khác nhau khác nhau tùy theo nhu cầu về giải pháp cụ thể.

CH1/2
Bu lông đầu loe để gắn trực tiếp máy với nền
CH1

R01/2
Vòng đệm dạng chén có lỗ cho bề mặt tì không phải hình chữ nhật
RO1/2

BU
Dụng cụ gắn để định tâm bu lông trong các lỗ chân máy
BU
BU 1|2
Bu lông dạng rivet loại thường và dài để giữ chắc máy với các bộ căn chỉnh
BU1
BU 3|4
Bu lông hãm không cho di chuyển
BU4Bu lông khóa cho các tấm tì dạng cầu

P01/2
Cơ cấu đẩy để để điều chỉnh từ mặt bên
PO2

CO
Bộ vít lắp vỏ chân bộ căn chỉnh
CO

PR2
Bộ vít mở rộng để đẩy chân bộ căn chỉnh về phía máy
 PR2
